Sirkülasyon Pompası Montaj Şeması

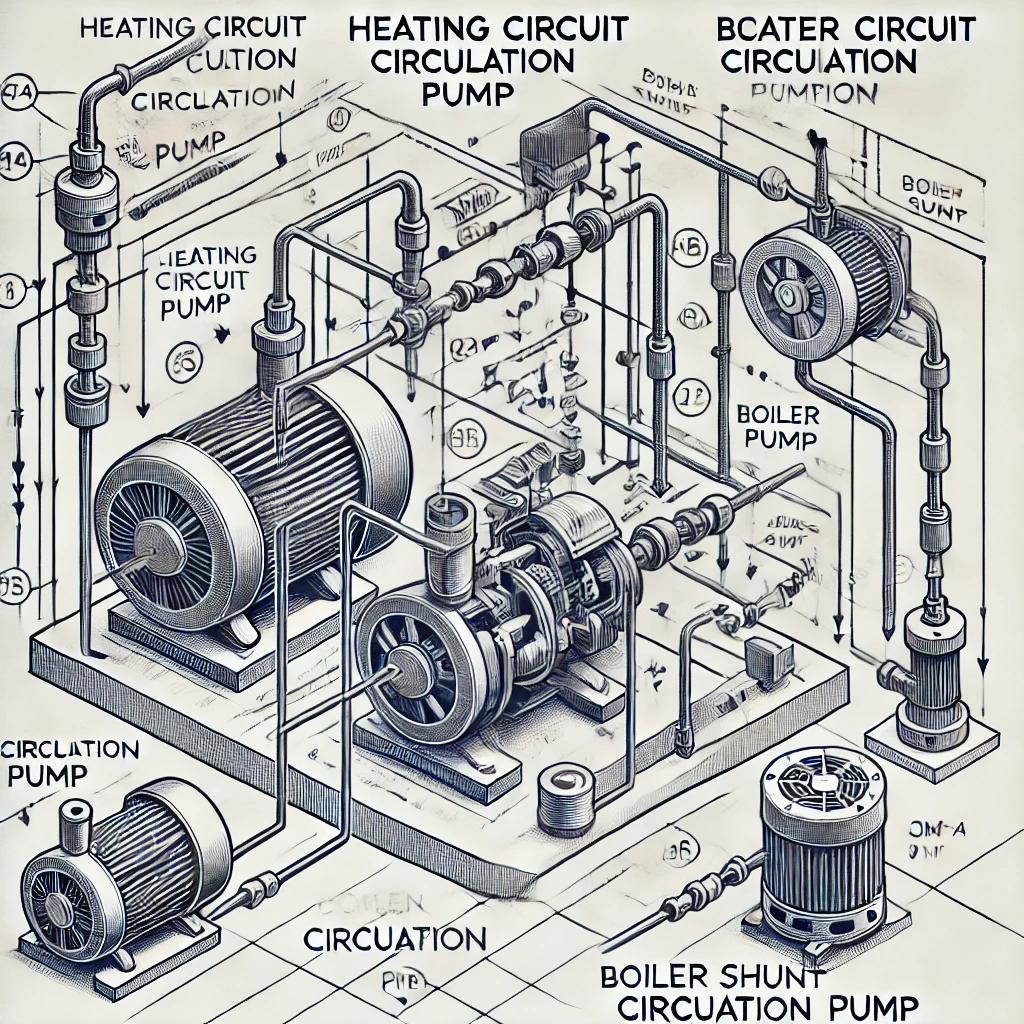

Isıtma sistemlerinde kullanılan sirkülasyon (devirdaim) pompasının montaj yerleri, pompanın amacına göre farklılık göstermektedir. Aşağıda, farklı uygulamalar için pompa montaj noktaları detaylı olarak açıklanmıştır.

1. Isıtma Devresi Sıcak Su Sirkülasyon (Devirdaim) Pompası

Bu pompa, tesisat sisteminde kazan çıkış tarafına ve radyatör besleme hattına bağlanarak sistemde sıcak su dolaşımını sağlar. Bu sayede, radyatörlere gönderilen suyun sıcaklığı düzenli olarak korunur ve etkin bir şekilde dağıtılması sağlanır.

2. Sıcak Su Hazırlama - Boyler Hattı Devresi Sirkülasyon Pompası

Bu pompa, binada kullanılacak sıcak suyu hazırlayan boyler sisteminde kullanılır. Boylerin ihtiyaç duyduğu ısının kazandan boyler içerisindeki serpantin devresine iletilmesini ve sirküle edilmesini sağlar. Montaj yeri, kazan çıkışı ile boyler girişi arasındaki hat üzerindedir.

3. Kazan Şönt (Kısa Devre) Pompası

Isıtma kazanlarında, kazan gövdesi içindeki ısı farklarının minimum seviyede tutulması kazanın ömrü açısından önemlidir. Şönt pompası kullanılmadığı takdirde, kazandan 90°C sıcaklıkta çıkan su, kazana 70°C olarak dönecek ve ısı farkı (dT) 20°C olacaktır. Bu büyük fark, kazan içerisinde lokal olarak sıcak ve soğuk bölgeler oluşmasına neden olur ve zamanla kazan gövdesinde deformasyonlara yol açar. Şönt pompası kullanıldığında, kazandan çıkan ve dönen suyun sıcaklık farkı (∆T) daha küçük değerlere (örneğin 10°C) düşürülerek kazanın zarar görmesi önlenir.
